一、行业背景：手术机器人保护套的核心需求

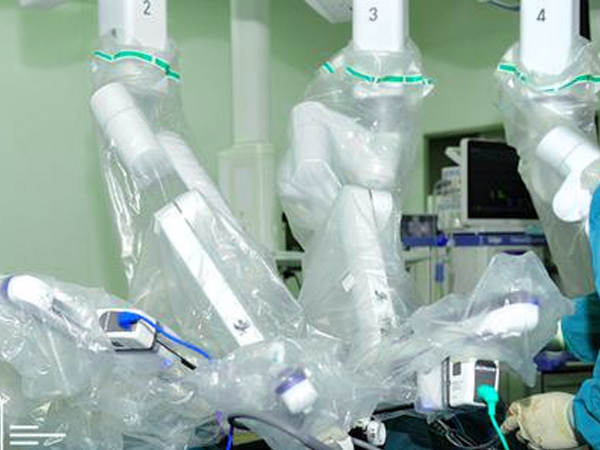

随着手术机器人（如达芬奇系统、天玑骨科机器人等）在微创手术中的普及，其精密机械臂和光学系统的防护需求日益凸显。TPU薄膜因其高透明度、柔韧性、生物相容性及耐化学腐蚀性，成为保护套的理想材料。而热合工艺作为保护套生产的关键环节，需满足以下核心要求：
- 无菌密封：防止术中液体渗透，避免交叉感染。
- 精准贴合：适应机器人复杂曲面，确保操作灵活性。
- 耐久性：承受反复消毒（如等离子、环氧乙烷）和机械摩擦。
二、热合机技术
根据加热原理和应用场景，手术机器人保护套热合机主要为高周波热合机：
| 技术类型 |
原理 |
优势 |
局限性 |
典型应用场景 |
| 高周波（射频）热合 |
高频电磁波加热材料分子，实现熔合 |
加热速度快（<1秒），密封性强，适合薄层TPU |
设备成本高，对材料厚度敏感 |
达芬奇机器人机械臂保护套 |
| |
|
|
|
|
推荐选择：
- 高周波热合机：主流方案，兼顾效率与密封性，尤其适合复杂曲面焊接。
三、高周波热合机核心技术与工艺优化
以上海浦雄D04C高周波热合机为例，解析其技术亮点及工艺控制要点：
- 高频发生器设计
- 采用固态高频振荡器，频率稳定在27.12MHz（符合国际工业标准），避免电磁干扰影响机器人电子元件。
- 输出功率可调（1-8kW），适应0.1-3mm厚度TPU薄膜的焊接需求。
- 模具定制与材料匹配
- 模具材料：选用进口铝合金（如7075-T6），经CNC精密加工，表面镀硬铬，耐磨性提升3倍。
- 模具设计：
- 曲面适配：根据机器人机械臂的3D数据逆向建模，确保保护套贴合度>95%。
- 排气槽优化：在焊接面设计0.2mm宽、0.5mm深的网格状排气槽，防止气泡产生。
- 材料兼容性：支持科思创Platilon®、巴斯夫Elastollan®等医用级TPU薄膜，熔融指数（MFR）需控制在5-15g/10min。
- 工艺参数控制
- 温度：通过红外测温仪实时监测模具表面温度，确保TPU熔融温度在190-210℃（低于分解温度230℃）。
- 压力：采用气液增压缸，提供0.5-1.5MPa可调压力，确保焊接面均匀接触。
- 时间：焊接周期控制在0.8-2秒，冷却时间1-3秒，防止材料脆化。
- 关键技巧：
- 预热处理：对厚层TPU（>1.5mm）进行60℃预热，减少焊接应力。
- 分段焊接：对长尺寸保护套（如机械臂全长覆盖套）采用分段焊接，每段重叠2mm，避免漏焊。
- 质量检测与追溯
- 在线检测：集成CCD视觉系统，自动识别焊接缺陷（如烧焦、未熔合），缺陷率<0.1%。
- 离线测试：
- 密封性：按ISO 846标准进行微生物渗透测试，确保无细菌侵入。
- 拉力测试：焊接部位抗拉强度需≥18MPa（远高于行业标准12MPa）。
- 数据追溯：每批次产品记录焊接参数、模具编号、操作员信息，支持ISO 13485质量体系追溯。
四、未来趋势：智能化与绿色制造
- 可持续材料与工艺
- 可降解TPU：研发基于聚乳酸（PLA）的TPU复合材料，支持保护套术后焚烧处理，减少医疗垃圾。
- 低能耗热合：采用电磁感应加热技术，能量利用率提升至90%（传统高周波为65%）。
- 模块化设计
- 热合机集成快速换模系统，支持10分钟内完成不同型号保护套的模具更换，适应多品种小批量生产需求。
五、选型与采购建议
- 核心指标
- 焊接精度：±0.1mm以内，确保保护套与机器人无缝贴合。
- 密封性：通过IPX7防水测试（1米水深浸泡30分钟无渗漏）。
- 认证：设备需符合CE、FDA及ISO 13485标准。
- 供应商选择
- 成本分析
- 设备投资：高周波热合机。
- 长期收益：自动化生产可降低人工成本30%，良品率提升带来的隐性收益更显著。
结语：TPU薄膜手术机器人保护套热合机是医疗设备制造的关键环节，其技术迭代正朝着高精度、智能化、绿色化方向发展。企业需结合自身需求，选择合适的技术路线与供应商，以在激烈的市场竞争中占据先机。
